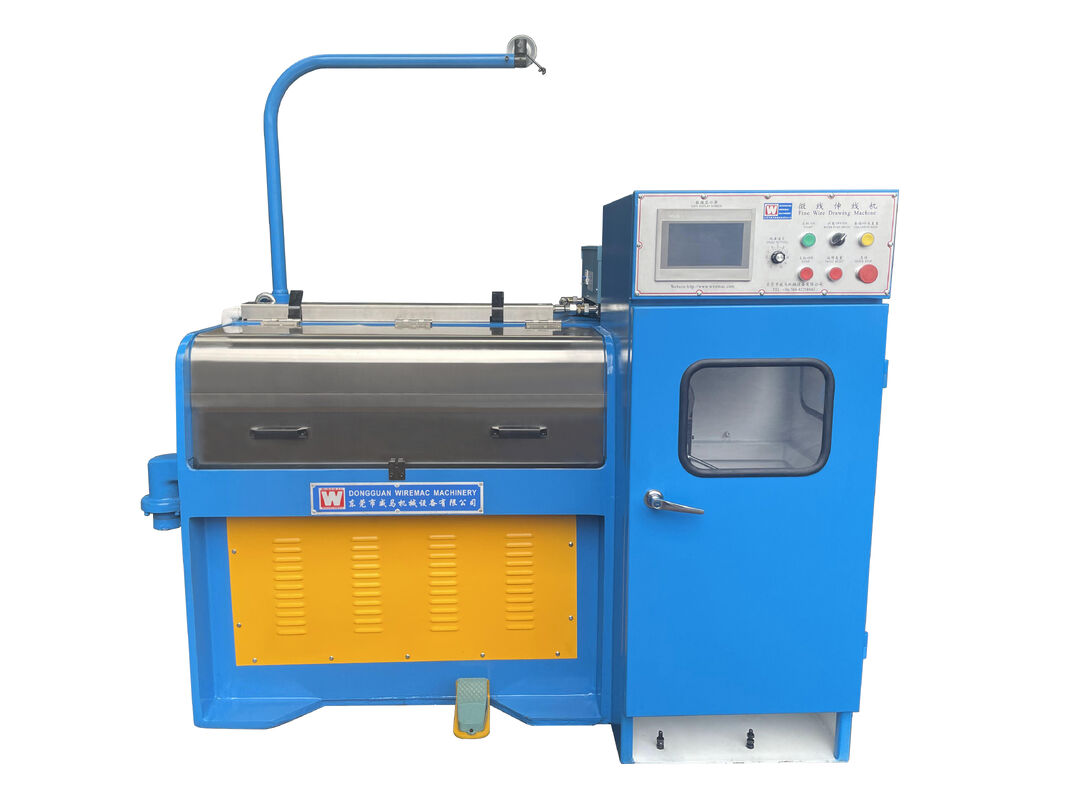

Maszyna do rysowania mikroprzewodów

1. Przewód wejściowy: Φ0,15 – 0,4 mm
2. Drut wyjściowy: Φ0,05 - 0,12 mm
3. Prędkość produkcji: maks. 2000 m/min
4. Średnica kabestanu: Φ 120 mm
5. Liczba matryc: 24
6. Smarowanie do ciągnienia drutu: Typ natryskowy
7. Zewnętrzna średnica matryc: Φ25mm *8-13mm (grubość)
8. Wydłużenie mechaniczne: przy matrycach od 1. do 19. 10%, przy 20. matrycy 6,5%.
9. Moc silnika głównego: silnik prądu przemiennego o mocy 5,5 kW-4P
10. Moc silnika odbiorczego: silnik prądu przemiennego 4kw-4P
11. Kontrola odbioru: automatyczna kontrola napięcia z podwójną konwersją częstotliwości
12. Udźwig: 50 kg, maks
13. Szpula odbiorcza: Φ200-300mm, Max
14. Hamulec: Hamulec elektromagnetyczny
15. Napięcie zasilania: 380 V AC, 50 Hz, 3-fazowe
16. Pobór mocy: 3 - 9 kW
17. Wymiary maszyny: dł. 2000 x szer. 1350 x wys. 1650 mm
18. Masa maszyny: 2000 kg

1. Stojak na wypłaty
2. Maszyna do rysowania
3. Obejmować
4. Część sterująca elektryczna

1. Elektryczne elementy sterujące: Importowane elektryczne elementy sterujące o wysokiej niezawodności zapewniające stabilną pracę maszyny.
2. Napięcie zasilania: 380 V AC, 50 Hz, 3-fazowe
3. Kontrola naprężenia: Aby zapewnić stałe napięcie i poprawić jakość powierzchni drutu, stosuje się specjalny falownik do kontroli naprężenia.
4. Sterowanie mocą: Napęd z dwoma falownikami służy do zmniejszenia mechanicznych strat energii, co pozwala uzyskać oszczędność energii i zmniejszone zużycie energii.
5. Automatyczne zatrzymanie: Funkcja ta obejmuje automatyczne zatrzymanie przy pełnej szpuli, automatyczne hamowanie w przypadku zerwania drutu, hamowanie w przypadku przekroczenia zakresu obrotu oraz automatyczne hamowanie w przypadku nieprawidłowej pracy regulatora prędkości, silnika itp.
6. Ciągnienie drutu: ciągłe ciągnienie drutu typu poślizgowego z czterema poziomymi wałami.
7. Sterowanie mocą: Silnik ciągnący ma moc 5,5 kW AC, a silnik odbierający 4 kW AC. Do sterowania mocą służy regulator prędkości z konwersją częstotliwości z bezstopniową regulacją prędkości. Aktualna prędkość linii może być automatycznie wyświetlana na liczniku linii.
8. Napęd: Szczotkowana część napędu pasowego.

Powłoka: Malowanie natryskowe według koloru wymaganego przez Kupującego po obróbce antykorozyjnej lub błękitnej.
